Выбор правильного размера стропил – критически важный этап проектирования крыши. От этого зависит прочность, надежность и долговечность всей конструкции. Недостаточное сечение стропил может привести к прогибу, деформации и даже обрушению кровли, а избыточное – к неоправданному увеличению расходов на материалы.
Факторы, влияющие на размер стропил
Размер стропил определяется несколькими ключевыми факторами:
- Нагрузки на кровлю:
- Снеговая нагрузка. Зависит от климатического региона. Чем больше снега выпадает зимой, тем большую нагрузку должны выдерживать стропила.
- Ветровая нагрузка. Также определяется регионом строительства. Сильные ветра создают дополнительное давление на крышу.
- Вес кровельного материала. Разные материалы (металлочерепица, ондулин, керамическая черепица, шифер и т.д.) имеют разный вес, который необходимо учитывать.
- Вес утеплителя, обрешетки и других элементов кровельного пирога.
- Эксплуатационная нагрузка. Например, при обустройстве мансарды или установке на крыше солнечных панелей.

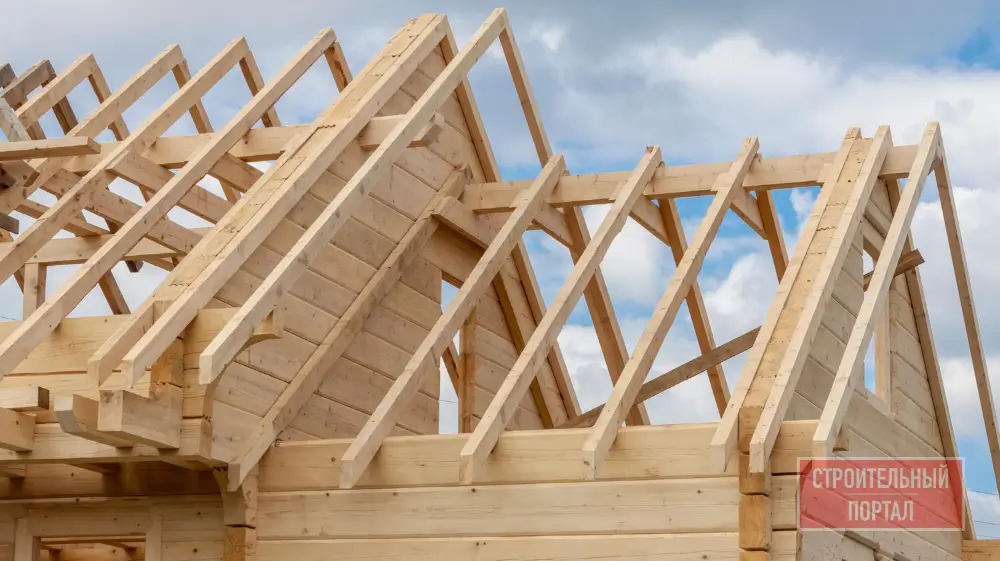

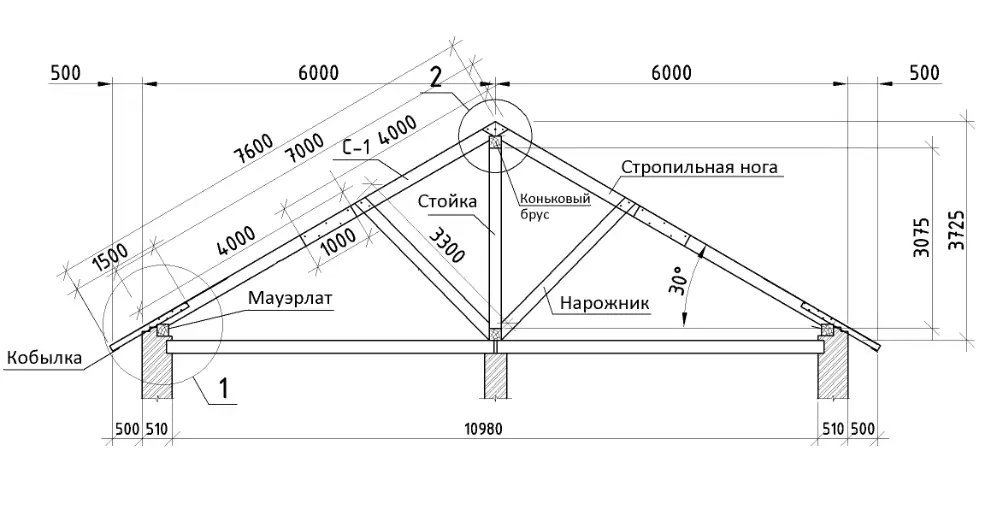

- Пролет стропил: Расстояние между точками опоры стропильной ноги (между стенами или между стеной и коньковым прогоном). Чем больше пролет, тем большее сечение требуется.
- Шаг стропил: Расстояние между соседними стропильными ногами. Обычно варьируется от 0,6 до 1,2 метра. Уменьшение шага позволяет использовать стропила меньшего сечения.
- Угол наклона крыши: Влияет на распределение снеговой нагрузки.
- Порода древесины: Разные породы дерева (сосна, ель, лиственница) имеют разную прочность. Как правило, используют древесину хвойных пород не ниже 2-го сорта.
Все эти факторы влияют на итоговые расчеты, поэтому перед выбором пиломатериала нужно учесть каждый из них. Грамотный расчет сечения стропильной системы – это залог безопасности всего дома, помните об этом.
Расчет размера стропил
Существуют два основных подхода к определению размера:
- Использование таблиц: Самый простой способ. Существуют готовые таблицы, в которых указаны рекомендуемые сечения стропил в зависимости от пролета, шага и нагрузки. Эти таблицы можно найти в строительных нормах и правилах (СНиП) или в специализированной литературе.
- Инженерный расчет: Более точный, но и более сложный метод. Включает в себя расчет нагрузок, определение изгибающих моментов и подбор сечения стропил по формулам сопротивления материалов. Обычно выполняется инженерами-проектировщиками.
Рассмотрим оба метода подробнее.
Табличный метод
При использовании таблиц необходимо знать:
- Суммарную нагрузку на 1 м² кровли (снеговая + ветровая + вес кровельного материала и т.д.).
- Длину стропильной ноги.
- Шаг стропил.
По этим данным в таблице находят рекомендуемое сечение. Пример упрощенной таблицы (для сосны/ели 2-го сорта):
| Пролет (м) | Шаг (м) | Нагрузка (кг/м²) | Сечение (мм) |
|---|---|---|---|
| 3 | 0,6 | 200 | 50×150 |
| 3 | 1,0 | 200 | 50×150 |
| 4 | 0,6 | 200 | 50×175/50х200 |
| 4 | 1,0 | 200 | 50×200 |
| 5 | 0,6 | 200 | 50×200 |
| 5 | 1,0 | 200 | 75х200/100×150 |
| 6 | 0,6 | 200 | 75×200 |
| 6 | 1,0 | 200 | 100×200 |
Важно! Приведенная таблица является упрощенным примером. Реальные таблицы из СНиП более подробны и учитывают больше факторов. Лучше всего использовать таблицы, соответствующие вашему региону и типу крыши.
Инженерный расчет (упрощенный пример)
Полный инженерный расчет достаточно сложен. Приведем упрощенный пример для понимания принципа:
- Определение нагрузки:
- Собираем все нагрузки (снеговая, ветровая, вес кровли и т.д.) и приводим их к распределенной нагрузке на 1 погонный метр стропила (q, кг/м).
- Определение изгибающего момента:
- Для однопролетной балки (стропило, опирающееся на две опоры) максимальный изгибающий момент (M, кг*м) рассчитывается по формуле: M = (q * L²) / 8, где L – длина стропила (м).
- Определение требуемого момента сопротивления сечения:
- W = M / R, где R – расчетное сопротивление древесины изгибу (кг/см²). Значение R берется из СНиП для конкретной породы дерева и сорта.
- Подбор сечения:
- Зная требуемый момент сопротивления W, подбираем сечение стропила. Для прямоугольного сечения W = (b * h²) / 6, где b – ширина сечения (мм), h – высота сечения (мм).
Пример:
- Распределенная нагрузка q = 300 кг/м.
- Длина стропила L = 4 м.
- Расчетное сопротивление сосны R = 130 кг/см² (условно).
- M = (300 * 4²) / 8 = 600 кг*м = 60000 кг*см.
- W = 60000 / 130 = 461,5 см³.
- Подбираем сечение: пусть b = 5 см (50 мм). Тогда h² = (6 * W) / b = (6 * 461,5) / 5 = 553,8. h = √553,8 ≈ 23,5 см (235 мм). Ближайшее стандартное сечение – 50х250 мм.
Важно! Это очень упрощенный пример. В реальном расчете учитываются дополнительные факторы, коэффициенты и используются более сложные формулы.
Рекомендации
- Не экономьте на сечении стропил. Лучше немного перестраховаться, чем потом ремонтировать крышу.
- Используйте качественную, сухую древесину без дефектов (сучков, трещин, гнили).
- Обработайте стропила антисептиком и антипиреном для защиты от гниения, насекомых и огня.
- Если вы не уверены в своих силах, доверьте расчет и монтаж стропильной системы профессионалам.
Выбор сечения стропил – это комплексная задача. Грамотный подход, учитывающий все факторы, обеспечит надежность и долговечность вашей крыши.
