Збірка власної сонячної електростанції — це чудовий крок до енергонезалежності. Але щоб система працювала ефективно і безпечно, ключове значення має правильна схема підключення сонячних панелей. Від вибору способу з’єднання залежить підсумкова напруга, струм і загальна продуктивність станції. Давайте розберемося в основних методах комутації і покроковому процесі збірки.
Основні типи з’єднання сонячних модулів
Існує три основні способи з’єднати кілька сонячних панелей в єдиний масив (або сонячне поле). Вибір конкретної схеми диктується вимогами вашого обладнання, зокрема, робочою напругою інвертора і контролера заряду.
1. Послідовне підключення
При послідовному з’єднанні плюс однієї панелі з’єднується з мінусом наступної, створюючи єдиний ланцюжок. Цей метод можна порівняти з послідовним з’єднанням звичайних батарейок у ліхтарику.
- Напруга (V): Сумується. Дві панелі по 12 Вольт дадуть на виході 24 Вольти.
- Сила струму (A): Залишається незмінною і дорівнює силі струму найслабшої панелі в ланцюзі.
Коли використовувати: Послідовне з’єднання ідеально підходить, коли потрібно отримати високу напругу для роботи потужного мережевого інвертора або для систем, де потрібна передача енергії на великі відстані з мінімальними втратами. Головний мінус — якщо одна панель затінюється або виходить з ладу, продуктивність всього ланцюжка різко падає.
2. Паралельне підключення
При паралельній схемі всі «плюси» панелей з’єднуються в один загальний провід, а всі «мінуси» — в інший. Для цього часто використовують спеціальні коннектори-розгалужувачі (MC4 Y-типу).
- Напруга (V): Залишається незмінною і дорівнює напрузі однієї панелі.
- Сила струму (A): Сумується. Дві панелі з струмом 5 Ампер дадуть на виході 10 Ампер.
Коли використовувати: Паралельна схема потрібна, коли потрібно збільшити загальну силу струму, не змінюючи напругу системи. Це актуально для більшості автономних 12-вольтових або 24-вольтових систем з MPPT або PWM контролерами. Така схема більш стійка до затінення: падіння продуктивності однієї панелі менше впливає на роботу інших.
3. Послідовно-паралельне (змішане) підключення
Цей комбінований метод використовується у великих сонячних електростанціях. Спочатку панелі з’єднують у кілька послідовних ланцюжків (стрінгів) для підвищення напруги, а потім ці ланцюжки з’єднують між собою паралельно, щоб збільшити загальну силу струму.
- Напруга (V): Визначається кількістю панелей в одному послідовному ланцюзі.
- Сила струму (A): Визначається кількістю паралельно з’єднаних ланцюгів.
Коли використовувати: Це універсальний і масштабований спосіб, що дозволяє гнучко налаштувати масив панелей під будь-які вимоги інвертора, домагаючись оптимального балансу між напругою і струмом.

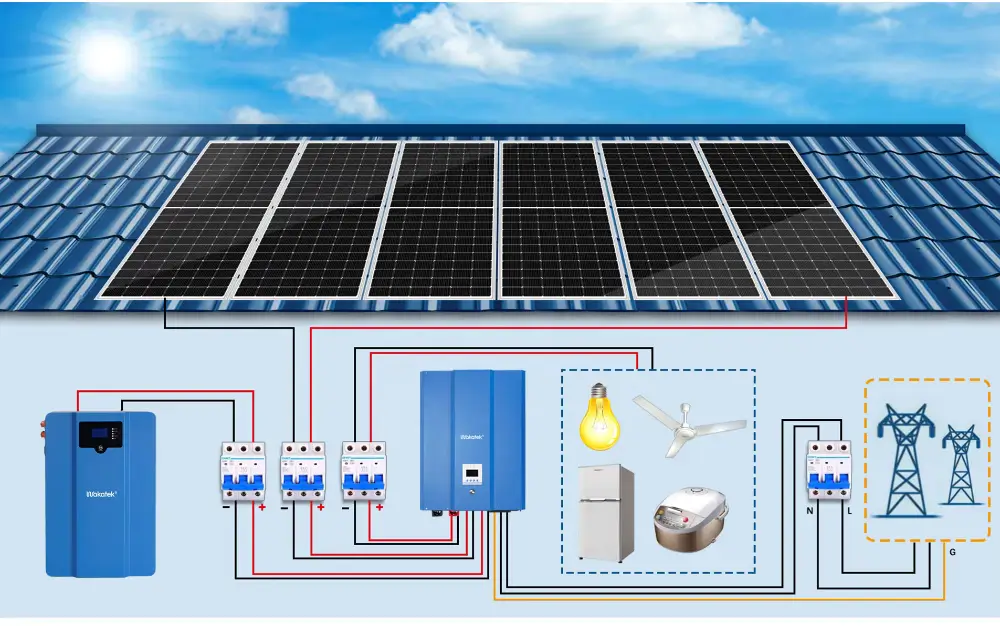

Компоненти сонячної електростанції для будинку
Щоб зібрати повноцінну систему, одних лише фотомодулів недостатньо. Знадобиться комплект обладнання, де кожен елемент виконує свою важливу функцію. Правильне з’єднання всіх компонентів гарантує стабільну і безпечну роботу.
Ось базовий список необхідного обладнання для автономної або гібридної станції:
- Сонячні панелі (фотомодулі): Перетворюють сонячне світло в постійний електричний струм (DC).
- Контролер заряду: «Мозок» системи. Він регулює струм від панелей, захищає акумулятори від перезаряду і глибокого розряду, тим самим продовжуючи термін їх служби.
- Акумуляторні батареї (АКБ): Накопичують енергію, вироблену вдень, щоб її можна було використовувати вночі або в похмуру погоду.
- Інвертор: Перетворює постійний струм (DC) від акумуляторів або панелей в змінний струм (AC) напругою 220 Вольт, який необхідний для живлення більшості побутових приладів.
Підключення цих елементів повинно відбуватися в суворій послідовності, щоб уникнути пошкодження дорогого обладнання. Завжди починайте з підключення контролера до акумулятора, і тільки потім підключайте сонячні панелі.
Покрокова інструкція з підключення
Отже, ви вибрали схему з’єднання панелей і підготували всі компоненти. Тепер можна приступати до монтажу. Важливо: всі роботи проводьте в світлий час доби, але прикривши панелі непрозорим матеріалом. Навіть при розсіяному світлі вони генерують небезпечну для життя напругу.
- Монтаж панелей. Закріпіть сонячні модулі на даху або на наземній конструкції. Переконайтеся, що вони надійно зафіксовані і орієнтовані на південь під правильним кутом.
- З’єднання панелей між собою. Використовуючи стандартні коннектори MC4, з’єднайте панелі за обраною вами схемою (послідовною, паралельною або змішаною).
- Підключення до контролера. Прокладіть кабель від сонячного масиву до місця установки контролера. Спочатку підключіть до відповідних клем контролера акумуляторну батарею — контролер повинен визначитися і включитися. Потім підключіть кабель від сонячних панелей.
- Підключення інвертора. Інвертор підключається безпосередньо до клем акумулятора, а не до контролера (якщо інше не вказано в інструкції). Використовуйте для цього дроти великого перетину, оскільки тут протікають найбільші струми.
- Підключення навантаження. Побутові прилади (навантаження 220В) підключайте до виходу інвертора.
Після всіх з’єднань зніміть з панелей захисний матеріал. Система почне працювати: контролер буде відстежувати генерацію, а на його дисплеї відображатимуться поточні параметри — напруга панелей, струм заряду і напруга АКБ.
