В електричних мережах змінного струму для живлення більшості побутових приладів і устаткування використовуються два основні робочі провідники: фазний (фаза) і нульовий (нуль). Розуміння їхнього призначення і відмінностей критично важливе для безпечної експлуатації електроприладів і виконання будь-яких електромонтажних робіт. Давайте розберемося, що являє собою кожен із них.
Що таке фазний провід (L)?
Фазний дріт, який часто позначають латинською літерою L (від «Line»), – це провідник, який перебуває під високим електричним потенціалом відносно землі та нульового дроту. Саме по фазному проводу електричний струм «приходить» до споживача (лампочки, розетки, електроприладу).
Ключова характеристика фази – наявність небезпечної для людини напруги (у побутових мережах СНД це зазвичай 220-230 Вольт відносно нуля). Дотик до оголеного фазного дроту або несправного приладу, на корпусі якого виявилася фазна напруга, може призвести до ураження електричним струмом.

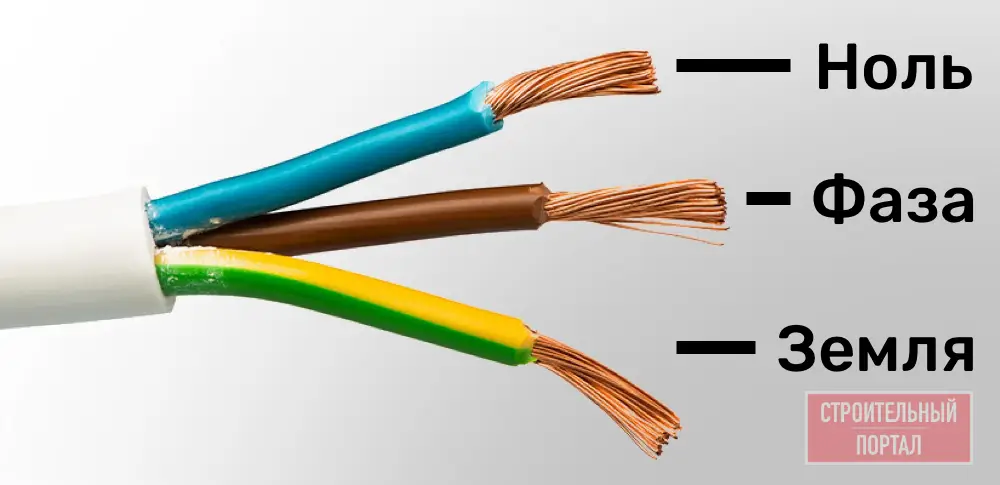

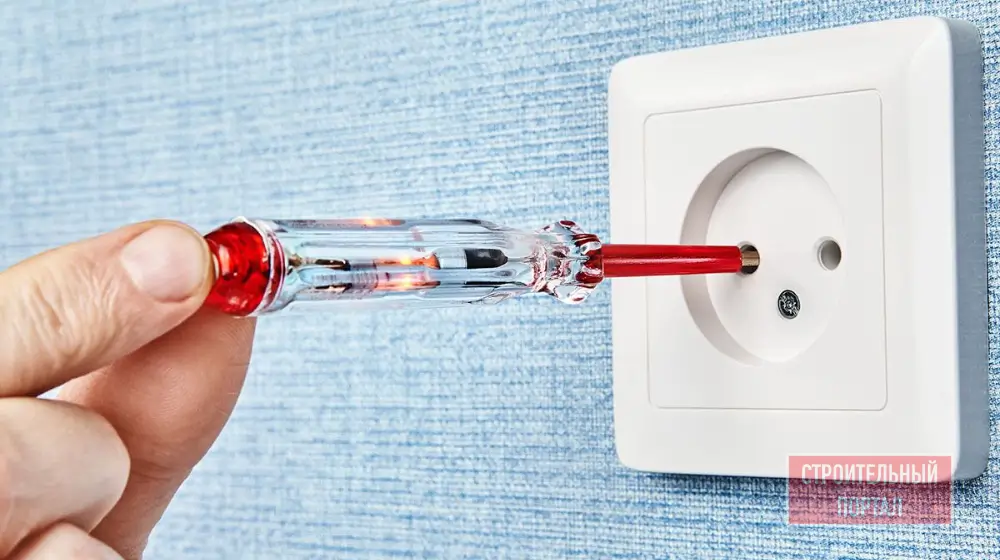

Кольорове маркування: Згідно з сучасними стандартами, ізоляція фазних проводів найчастіше має коричневий, чорний або сірий колір. У старих мережах можна зустріти й інші кольори (наприклад, білий), тому під час роботи завжди необхідно перевіряти наявність напруги індикаторною викруткою або мультиметром.
Що таке нульовий робочий провід (N)?
Нульовий робочий дріт, що позначається літерою N (від «Neutral»), служить для завершення електричного кола. По ньому струм «повертається» від споживача назад до джерела (трансформаторної підстанції).
У нормальному робочому режимі нульовий провід має потенціал, дуже близький до потенціалу землі (умовно вважається рівним нулю). Тому дотик до справного нульового проводу зазвичай безпечний. Однак важливо пам’ятати, що за певних несправностей (наприклад, обриву нуля на лінії до вашого щитка) на нульовому проводі також може з’явитися небезпечна напруга.
Кольорове маркування: Ізоляція нульового робочого проводу за сучасними стандартами завжди виконується в синьому або блакитному кольорі.
Як фаза і нуль працюють разом?
Електричний струм тече тільки тоді, коли є замкнутий ланцюг і різниця потенціалів (напруга) між двома точками. Фазний дріт створює цей високий потенціал, а нульовий – низький (близький до нуля). Коли ви вмикаєте прилад у розетку, ви замикаєте ланцюг: струм іде від джерела по фазному дроту (L), проходить через навантаження (нагрівальний елемент, двигун, лампочку тощо), виконуючи роботу, і повертається до джерела нульовим дротом (N). Без будь-якого з цих проводів (або в разі їх обриву) ланцюг буде розімкнутий, і прилад працювати не буде.
Важливість правильного підключення та маркування
Правильне визначення і під’єднання фазного і нульового проводів має вирішальне значення для безпеки і коректної роботи електрообладнання. Неправильне підключення може призвести до ураження струмом, виходу приладів з ладу і навіть пожежі. Особливо важливо дотримуватися полярності під час під’єднання деяких пристроїв і під час монтажу вимикачів (вимикач завжди має розривати саме фазний дріт).

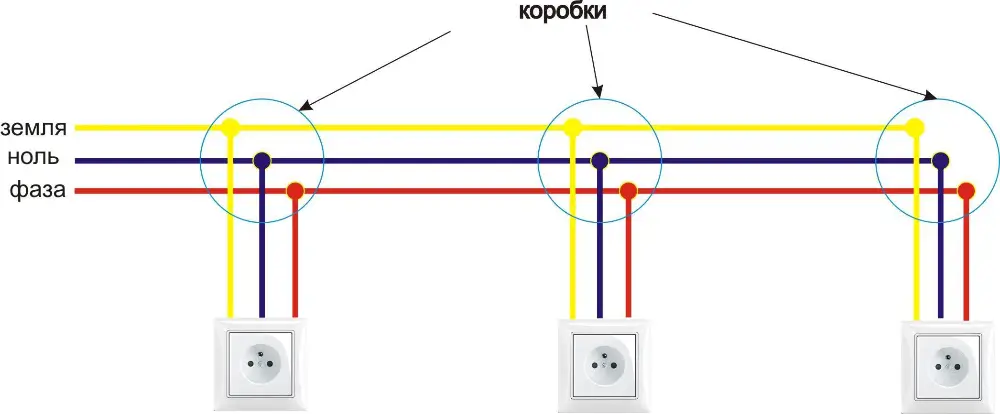

Важливо розуміти відмінність між нульовим робочим провідником (N) і захисним нульовим провідником (PE), який часто називають «заземленням». Хоча обидва вони пов’язані із землею на підстанції, їхні функції різні. Для кращого розуміння їхніх ролей, розглянемо основні функції кожного провідника:
- Фаза (L): Основний робочий провідник, що несе напругу від джерела до навантаження. Завжди перебуває під небезпечним потенціалом.
- Нуль (N): Другий робочий провідник, що замикає ланцюг і повертає струм до джерела. У нормальному режимі має потенціал, близький до нуля.
- Заземлення (PE): Захисний провідник (зазвичай жовто-зеленого кольору). У нормальному режимі струм по ньому не тече. Слугує для захисту людини від ураження струмом у разі пробою ізоляції на корпус приладу, відводячи струм витоку на землю і спричиняючи спрацьовування захисної автоматики (автоматичного вимикача або ПЗВ).
Дотримання колірного маркування і правил підключення проводів – основа електробезпеки. За будь-яких сумнівів або відсутності досвіду краще довірити електромонтажні роботи кваліфікованому електрику.
Насамкінець, фаза (L) і нуль (N) – це два невід’ємні робочі провідники в мережах змінного струму. Фаза «приносить» електрику під високим потенціалом, а нуль «забирає» її назад, замикаючи ланцюг. Розуміння їхніх функцій, відмінностей і правил безпечного поводження з ними необхідне кожному, хто користується електрикою.
