Пускозахисне реле – це ключовий елемент електричного кола будь-якого холодильника, що відповідає за запуск мотора-компресора і його захист від перегріву. Вихід цієї деталі з ладу робить роботу агрегату неможливою, навіть якщо сам двигун повністю справний. Підбір нового комплектуючого вимагає уваги до технічних характеристик, оскільки встановлення невідповідної запчастини може призвести до згоряння обмоток компресора.
Визначення типу встановленого реле
Першим кроком при виборі заміни є візуальний огляд старої деталі та визначення її конструкції. Виробники холодильного обладнання використовують кілька основних типів пускових пристроїв, які відрізняються принципом дії та посадковими місцями.
Існує два глобальних типи конструкцій, які зустрічаються в побутових приладах:

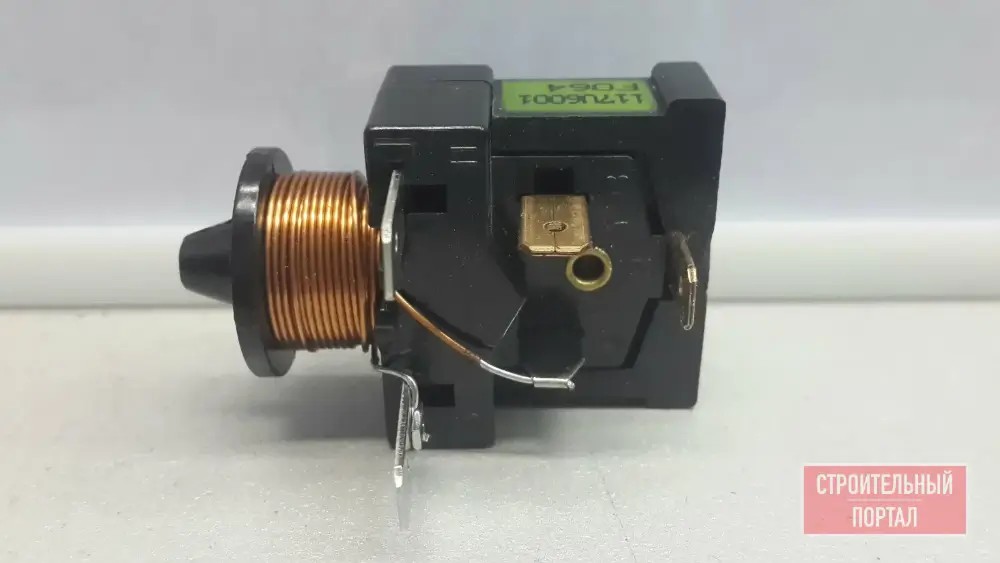

- Індукційні реле (струмові). Це класичні пристрої (серії ДХР, РТ, РП), що працюють завдяки електромагнітній котушці. При подачі струму сердечник втягується і замикає контакти пускової обмотки. Найчастіше зустрічаються на старих вітчизняних холодильниках («Мінськ», “ЗіЛ”, «Дніпро»). Їхня особливість – сувора орієнтація в просторі (зазвичай мають стояти вертикально).
- Позисторні реле (PTC). Сучасний тип пристроїв («таблетки»), який використовується в більшості імпортних і нових вітчизняних моделей (Indesit, Stinol, Atlant, Bosch). В їхній основі лежить терморезистор, який нагрівається під час проходження струму і розмикає ланцюг пускової обмотки за рахунок зміни свого опору.
Розуміння типу конструкції значно звужує коло пошуку. Індукційні та позисторні пристрої рідко бувають взаємозамінними безпосередньо без переробки схеми підключення, тому краще шукати аналог того ж типу.
Підбір за маркуванням і моделлю компресора
Найнадійніший спосіб знайти потрібну запчастину – орієнтуватися на заводське маркування. На корпусі будь-якого реле нанесено буквено-цифровий код, який містить інформацію про його характеристики.
Якщо маркування на корпусі читабельне, алгоритм дій такий:
- Перепишіть назву моделі (наприклад, РКТ-2, РТК-Х, 103N0021, QP2-15).
- Знайдіть ідентичну деталь у каталозі магазинів запчастин.
- Зверніть увагу на виробника компресора (Danfoss, ACC, Jiaxipera, Secop, Атлант), оскільки різні бренди використовують специфічні роз’єми.
У разі, коли реле загублено або маркування стерлося, підбір здійснюється строго за моделлю компресора. На етикетці самого мотора завжди вказані його потужність і необхідні параметри пускового пристрою.
Вибір за технічними параметрами: струм і опір
Якщо знайти повний оригінал неможливо, допускається встановлення аналога, підібраного за технічними характеристиками. Головним параметром тут є сила струму спрацьовування захисту і робочий опір.
Для коректної роботи системи важливо враховувати такі електричні параметри:
- Сила струму (Ампер). Захисне теплове реле (часто вбудоване в пускове) налаштоване на певний струм відсічення. Якщо поставити реле, розраховане на менший струм, компресор постійно відключатиметься через кілька секунд після старту. Якщо на більший – захист не спрацює при перевантаженні, і мотор згорить.
- Опір позистора (Ом). Для PTC-реле цей параметр важливий для забезпечення потрібного пускового моменту. Стандартні значення варіюються від 15 до 47 Ом.
- Напруга. Більшість побутових приладів працюють від 220-240 В, але існують промислові моделі на 110 В або 380 В, що потрібно перевірити перед покупкою.
Помилки в підборі сили струму є критичними. Завжди звіряйтеся з таблицями сумісності компресорів, щоб дізнатися номінальний струм вашого двигуна.
Кількість контактів і спосіб підключення
Навіть якщо електричні параметри збігаються, фізичне підключення може відрізнятися. Виробники випускають корпуси з різною конфігурацією клем, що впливає на можливість встановлення деталі на посадкове місце компресора.
При виборі зверніть увагу на конфігурацію контактної групи:
- Кількість контактів. На сучасних «таблетках» може бути від 1 до 4 контактів. Це важливо для підключення пускового конденсатора (якщо він передбачений схемою).
- Розташування клем. Контакти можуть виходити під гвинт або під фішку («мама»).
- Спосіб кріплення до компресора. Реле може надягати безпосередньо на три штирі компресора або кріпитися поруч на рамі, з’єднуючись проводами.
Правильно підібрана конфігурація дасть змогу встановити деталь без «колгоспу» і перепаювання дротів, забезпечивши надійний контакт і безпеку експлуатації.
Особливості підбору для популярних марок
Для холодильників марки «Атлант» найчастіше використовуються реле серії РКТ. Вони розрізняються за струмом спрацьовування, який зашифрований у цифрі після назви (РКТ-1, РКТ-2, РКТ-3). Що вища цифра, то нижчий струм спрацьовування, тому плутати їх не можна: РКТ-2 не можна замінити на РКТ-1 без ризику для мотора.
Для компресорів Danfoss часто використовуються реле серії 103N. Під час їх підбору важливо дивитися не тільки на зовнішній вигляд, а й на опір таблетки і наявність клем для фазозсувного конденсатора. Встановлення універсального китайського реле на брендові компресори допустиме тільки як тимчасовий захід, оскільки їхні параметри захисту часто мають великий розкид.
