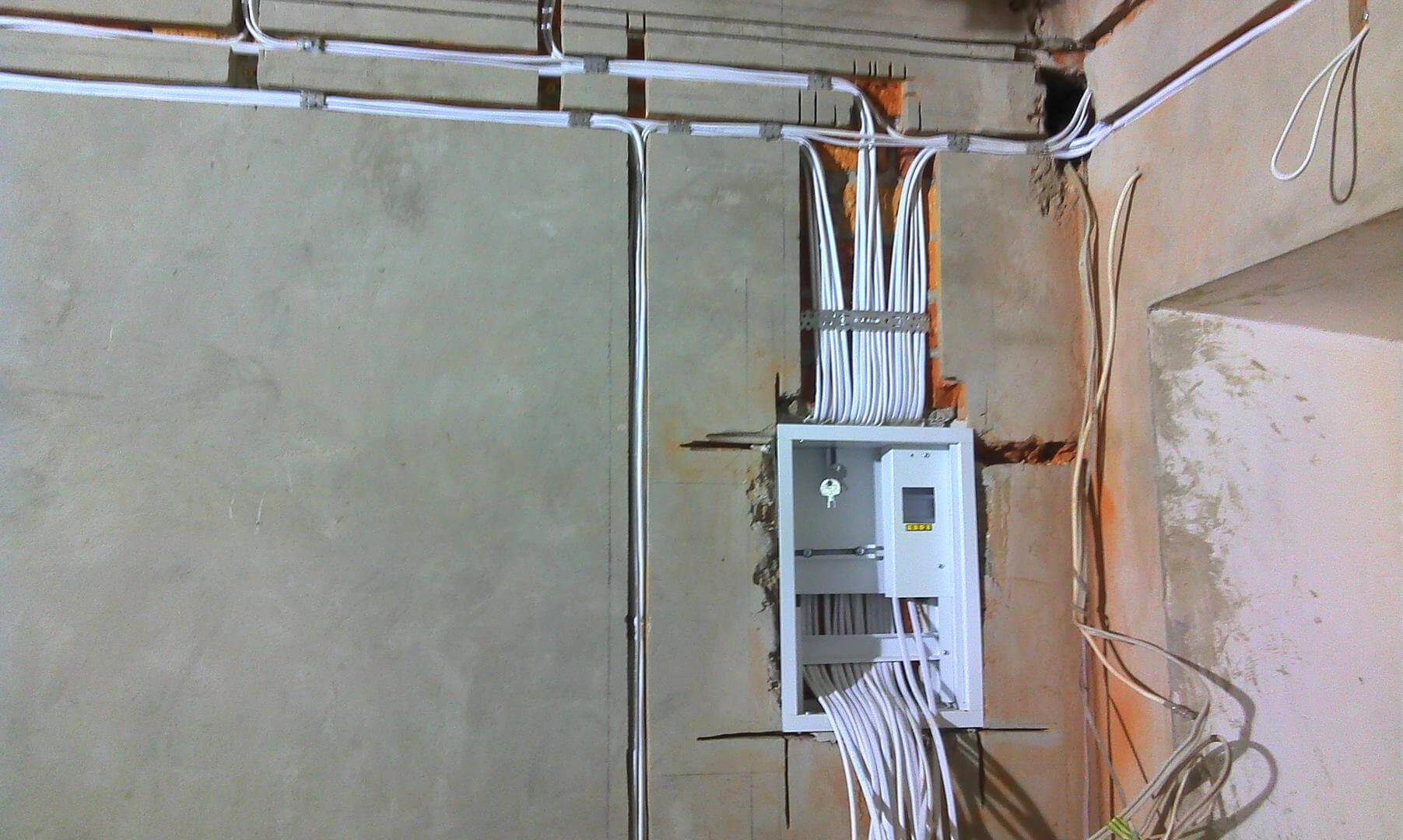

Для прихованої проводки у квартирі потрібно використовувати виключно мідний монолітний кабель марки ВВГнг-LS (в українському маркуванні – ВВГнгд). Для розеткових груп оптимально підходить перетин 3х2,5 мм², для ліній освітлення – 3х1,5 мм², а для потужної побутової техніки на кшталт електроплити або проточного водонагрівача знадобиться прокладка окремого кабелю 3х4 мм² або 3х6 мм². Використовувати гнучкі багатодротяні шнури (ПВС, ШВВП) для стаціонарної закладки під штукатурку категорично заборонено нормами пожежної безпеки.
Чому алюмінієва проводка залишилася в минулому
Старий житловий фонд повсюдно оснащувався алюмінієвими проводами через їхню дешевизну, проте сьогодні цей матеріал заборонено правилами улаштування електроустановок (ПУЕ) для прокладання в житлових будинках. Алюміній має високу плинність: контакти в розетках і розподільних коробках з часом слабшають, починають іскрити і нагріватися.
Крім того, алюмінієві жили дуже крихкі і ламаються після кількох згинань. Мідь позбавлена цих недоліків. Вона відмінно витримує сучасні навантаження, не окислюється так агресивно і забезпечує надійний контакт на десятиліття. Тому під час капітального ремонту вся стара мережа підлягає обов’язковій заміні на мідну.
Найкращі марки кабелю для стаціонарної мережі
Ринок електротехнічної продукції в Україні пропонує десятки варіантів, але для домашніх електромереж підходять лише одиниці. Розберемо найпопулярніші маркування та їхнє реальне призначення.
- Кабель ВВГнг-LS (ВВГнгд). Це беззаперечний стандарт для прихованої проводки. Індекси означають, що ізоляція не підтримує горіння при груповому прокладанні і виділяє мінімум токсичного диму при нагріванні.
- Кабель ВВП-1. Плоский мідний провідник з монолітною жилою, який часто використовується завдяки зручності укладання в штроби. За своїми характеристиками трохи поступається ВВГ у товщині зовнішньої ізоляції, але цілком допустимий для стін.
- Кабель NYM. Європейський аналог ВВГнг, що має додатковий шар крейдованої гуми всередині. Він круглий, легко розбирається і відмінно захищений від вологи, проте коштує значно дорожче вітчизняних аналогів.
Вибираючи між цими варіантами, варто віддати перевагу продукції з індексом «нгд» або «LS» (Low Smoke). Це базова вимога пожежної безпеки, яка рятує життя в разі короткого замикання.
Чому не можна ховати в стіни ПВС і ШВВП
Найчастіша помилка, якої припускаються недобросовісні будівельники, – це монтаж прихованої проводки за допомогою гнучких шнурів ПВС або ШВВП. Працювати з ними легше: вони гнуться під будь-яким кутом, легко вкладаються в кути і не вимагають зусиль при протягуванні в гофрі. Але такі вироби призначені виключно для підключення переносної техніки та виготовлення подовжувачів.
Термін служби гнучкого шнура становить близько 6-10 років, після чого ізоляція починає пересихати і тріскатися. Для порівняння, монолітний ВВГ служить 30 років і більше. Крім того, багатодротову жилу гнучкого шнура не можна просто затиснути гвинтом у розетці – її обов’язково потрібно обпресовувати спеціальними наконечниками (НШВІ), що на практиці майстри часто ігнорують.
Правильний розрахунок перетину за групами споживачів
Безпека електричної мережі безпосередньо залежить від того, наскільки товщина струмопровідної жили відповідає передбачуваному навантаженню. Якщо закласти в стіну занадто тонкий провідник, він неминуче почне грітися і плавити ізоляцію.
- Лінії освітлення (3х1,5 мм²). Такого запасу з лишком вистачає для роботи будь-яких сучасних світлодіодних люстр, точкових світильників і бра. Автомат захисту для такої лінії ставиться на 10 Ампер.
- Розеткові групи (3х2,5 мм²). Стандартний варіант для підключення побутових приладів, здатний витримати до 5,9 кВт сумарної потужності. Захищається автоматичним вимикачем на 16 Ампер.
- Потужні споживачі (3х4 мм² або 3х6 мм²). Прокладаються індивідуально прямо від щитка до варильних поверхонь, духових шаф і потужних бойлерів без розривів у розподільних коробках.
Важливо пам’ятати, що цифра «3» у маркуванні означає наявність заземлювальної жили, яка обов’язкова для сучасних електромереж. Економити на заземленні, купуючи двожильні дроти, категорично не можна.
Як не купити підробку (усіченку)
На полицях будівельних магазинів часто лежать кабелі з позначкою «ТУ» (технічні умови) замість державного стандарту «ДСТУ». Виробники продукції за ТУ часто економлять на міді, занижуючи реальний перетин жили. У результаті кабель з маркуванням 2,5 мм² за фактом може мати перетин 1,8 мм².
Використання такої «усіченки» призводить до того, що правильно підібраний автомат захисту не спрацює під час перевантаження, оскільки дріт почне плавитися раніше, ніж навантаження досягне критичної позначки автомата. Під час купівлі метражу для ремонту завжди краще мати при собі штангенциркуль, щоб особисто виміряти діаметр жили, або купувати продукцію відомих заводів-виготовлювачів винятково з позначкою відповідності ГОСТ/ДСТУ.
